MTF曲线怎么看？解读MTF曲线图

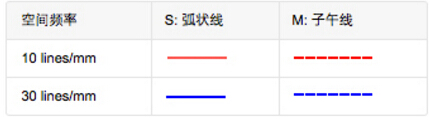

MTF曲线图显示的是镜头对对比度的忠实再现情况，纵轴表示对比度的优劣，横轴表示与成像中心的距离。另外，图中10线/毫米的曲线越接近1（最大值）镜头的对比度表现就越好。另一方面，30线/毫米的曲线越接近1，镜头分辨力就越高。“线/毫米”这一单位的意思是，以1毫米宽度为单位，其中有多少根白/黑/白/黑的条纹（尼康为红蓝）。比方说，10线/毫米的意思可以理解为在1毫米宽度的范围内排列有10条线。MTF值的测试需要拍摄按照上述方式描绘的图表。然后测量拍摄结果进行分析得出数值。如果是变焦镜头要分别测量远摄端和广角端的MTF值，根据所得数值可以大概掌握镜头性能。

尼康58 f1.4g镜头

根据线的高度、形状及间隔了解镜头特点与性能

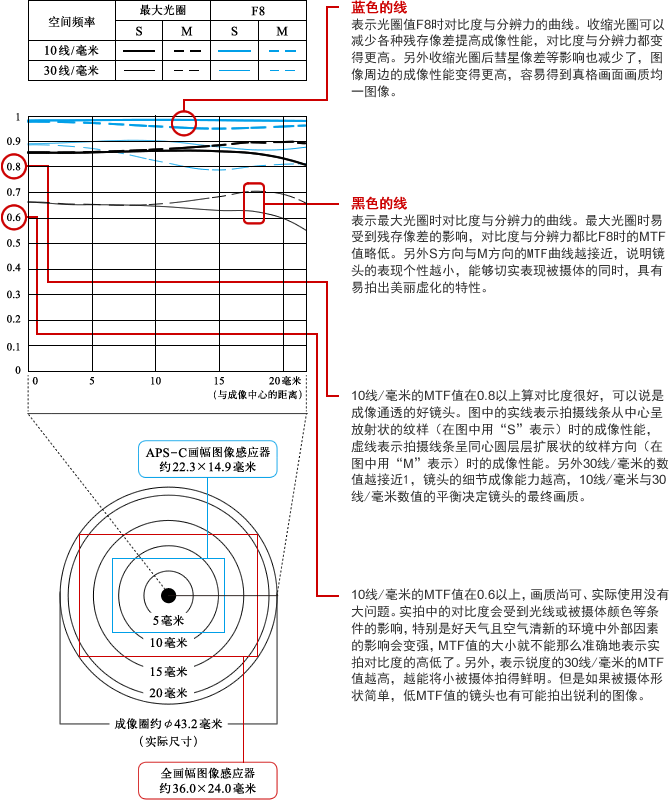

MTF曲线图的横轴相当于成像圈半径，横轴左端相当于成像中心，右端相当于成像圈圆周外端。对比图表左右部分，更易了解镜头中心开始各个方向上的成像性能。另外，EF镜头安装在APS-C画幅机型上时等于截取成像圈中央部分，原来图像边缘为实际拍摄范围之外，因此横轴左端向右约11毫米范围外的数据可以忽略。

结合这些我们就能知道MTF曲线代表的意义了：
1. 任何线条都是越高越好，下降的趋势越慢越好。
2. 粗线的位置越高，说明该镜头的反差和对比越高。
3. 细线的位置越高，说明该镜头的锐利度越高。
4. 黑线的位置越高，证明该镜头在全开光圈时表现越好。
5. 蓝线的位置越高，证明该镜头在光圈收缩到8的时候表现越好。
6. 蓝线如果和黑线很接近，说明这支镜头表现很出色，只有比较少的镜头有这种表现。
7. 如果蓝线的位置都比较低，说明这支镜头相当差劲。
